    Proiezioni ortogonali: cosa sono e come si disegnano, con esempi

    Di Redazione Recaplica · Aggiornato il 6 ottobre 2026

    Cosa stampare

    Con "Margini: predefiniti" compaiono anche i numeri di pagina.

    Slide

    Scegli il taglio

    Lampo10 slideIl filo essenziale, per presentarlo in classeCompleta14 slideTutti i capitoli e gli approfondimenti

    Tutte e due hanno le note del relatore.

    Canale Telegram
    recaplica Chiaro in 30 secondi, tuo in 10 minuti.
    In 30 secondi Punti chiave Approfondimento Presentazione Falsi miti Mappa concettuale Quiz Flashcards FAQ

    In 30 secondi lettura lampo

    Le proiezioni ortogonali sono il modo con cui il disegno tecnico mostra un oggetto a tre dimensioni usando più vedute piane: pianta, prospetto e fianco. Ogni veduta nasce proiettando l'oggetto su un piano perpendicolare alla direzione di osservazione, e le tre vedute insieme bastano a ricostruire forma e misure senza ambiguità. In Italia si usa il metodo europeo, che mette ogni veduta sul lato del foglio opposto a quello della faccia che raffigura; negli Stati Uniti si usa il metodo americano, che la mette sullo stesso lato. Il metodo nasce dalla doppia proiezione ortogonale di Gaspard Monge, descritta nel Settecento e ancora alla base del disegno geometrico di oggi.

    Punti Chiave

    • Le proiezioni ortogonali rappresentano un oggetto a tre dimensioni con più vedute bidimensionali, non con una prospettiva unica.
    • I piani di proiezione sono tre, orizzontale (PO), verticale (PV) e laterale (PL), perpendicolari tra loro.
    • La pianta è la vista dall'alto, il prospetto è la vista frontale, il fianco è la vista di lato.
    • Il metodo europeo (primo diedro), usato in Italia, mette ogni veduta sul lato opposto a quello della faccia che mostra.
    • Il metodo americano (terzo diedro) dispone la stessa veduta dalla parte uguale, come se il piano di proiezione fosse una parete trasparente tra l'osservatore e l'oggetto.
    • Gli spigoli nascosti di un solido si disegnano con linea tratteggiata, quelli visibili con linea continua.

    L'Approfondimento

    Secondo Wikipedia IT, le proiezioni ortogonali sono una tecnica che usa più immagini bidimensionali, le vedute, per rappresentare un oggetto a tre dimensioni. Non c’è un unico disegno con la profondità resa in prospettiva: ci sono più disegni piani, uno per ogni direzione di osservazione, e insieme bastano a ricostruire la forma dell’oggetto.

    I piani di proiezione standard sono tre: orizzontale (sigla PO), verticale (PV) e laterale (PL), perpendicolari tra loro. Secondo tecnologiaduepuntozero.it, questi tre piani formano insieme il triedro di Monge. Su ciascun piano si proietta una veduta diversa: la pianta è la veduta dall’alto, proiettata sul piano orizzontale; il prospetto è la veduta frontale, proiettata sul piano verticale; il fianco (o vista laterale) è la veduta ottenuta guardando l’oggetto di lato, proiettata sul piano laterale. Nella formulazione originale del metodo, quella di Gaspard Monge, i piani erano solo due — orizzontale e verticale, da cui pianta e prospetto — e il piano laterale per la vista di fianco è un’aggiunta successiva.

    Le tre vedute non si dispongono sul foglio a piacere: esistono due convenzioni diverse, che producono la stessa informazione ma la collocano in punti opposti. In Italia si usa il metodo europeo, chiamato anche metodo del primo diedro. Secondo Studenti.it, nel metodo europeo la vista principale va al centro del foglio e ogni altra veduta si dispone dalla parte OPPOSTA rispetto alla faccia del solido che rappresenta: la vista presa dal lato destro del solido si disegna a sinistra della vista principale, quella dal lato sinistro va a destra; la veduta presa da sotto finisce sopra, quella presa da sopra finisce sotto. Per capirlo si può immaginare l’oggetto dentro una cabina con pareti che fanno da piani di proiezione: quello che un osservatore vede stando a destra dell’oggetto viene disegnato sulla parete opposta, cioè a sinistra.

    Negli Stati Uniti si usa invece il metodo americano, o del terzo diedro. Qui il piano di proiezione si immagina trasparente e posto tra l’osservatore e l’oggetto, non dietro l’oggetto come nel metodo europeo: la vista presa dal lato destro dell’oggetto si disegna a destra della vista principale, l’opposto di quanto accade nel metodo europeo.

    A parità di veduta presa, i due metodi collocano quella veduta su lati opposti del foglio. È la differenza pratica più visibile tra i due.

    Metodo europeo (primo diedro)Metodo americano (terzo diedro)
    UsoItaliaStati Uniti
    Posizione del pianodietro l’oggettotra osservatore e oggetto, trasparente
    Vista da destra del solidosi disegna a sinistrasi disegna a destra
    Vista dall’altosi disegna in bassosi disegna in alto

    Esempio pratico: si prenda un parallelepipedo semplice, con una faccia più larga davanti e una faccia più stretta di lato. Nel metodo europeo, la faccia frontale va al centro del foglio come prospetto. La faccia superiore, vista dall’alto, si disegna sotto il prospetto: è la pianta. La faccia laterale destra, osservata da destra, si disegna a sinistra del prospetto: è il fianco. Gli spigoli che restano coperti dal corpo del solido — per esempio lo spigolo verticale sul retro, invisibile guardando l’oggetto di fronte — si disegnano con linea tratteggiata in tutte le vedute dove restano nascosti; gli spigoli che si vedono direttamente si disegnano con linea continua. Per un solido curvo come un cilindro, al posto degli spigoli si proiettano le linee che generano la superficie (i bordi delle basi circolari e le generatrici laterali).

    Chi studia la geometria dei solidi riconosce in questo esempio lo stesso parallelepipedo che compare nelle formule di volume: le proiezioni ortogonali guardano la stessa forma da un altro punto di vista, quello del disegno tecnico invece che del calcolo. Lo stesso vale per il parallelepipedo rettangolo: le sue facce rettangolari rendono particolarmente leggibili le tre vedute, perché ogni faccia si proietta senza deformazioni su uno dei tre piani.

    Il metodo della doppia proiezione ortogonale è anche chiamato proiezione di Monge. Secondo Treccani, il matematico francese Gaspard Monge (1746-1818) ha codificato il metodo basandolo sulla proiezione di un oggetto su due piani ortogonali tra loro, pianta e alzata; ribaltando uno dei due piani sull’altro si può ricostruire la forma e le misure della figura nello spazio, e viceversa. Monge ha pubblicato il metodo nell’opera “Géométrie descriptive”, del 1794-95, che raccoglie le lezioni tenute all’École normale, ed è un metodo ancora oggi impiegato nel disegno geometrico.

    Le superfici curve, come quelle dei solidi di rotazione, si proiettano seguendo le stesse regole generali: non ci sono spigoli da tracciare, ma linee di contorno che il disegno tratta con la stessa distinzione tra parti visibili e parti nascoste. E chi vuole verificare le proprie proiezioni con il calcolo, per esempio controllando gli angoli con cui una faccia obliqua si presenta su un piano, trova in trigonometria gli strumenti per misurarli.

    Presentazione

    Slide pronte da scaricare e fare tue in PowerPoint o Google Slides, con le note del relatore. Scegli il taglio Lampo o quello Completo.

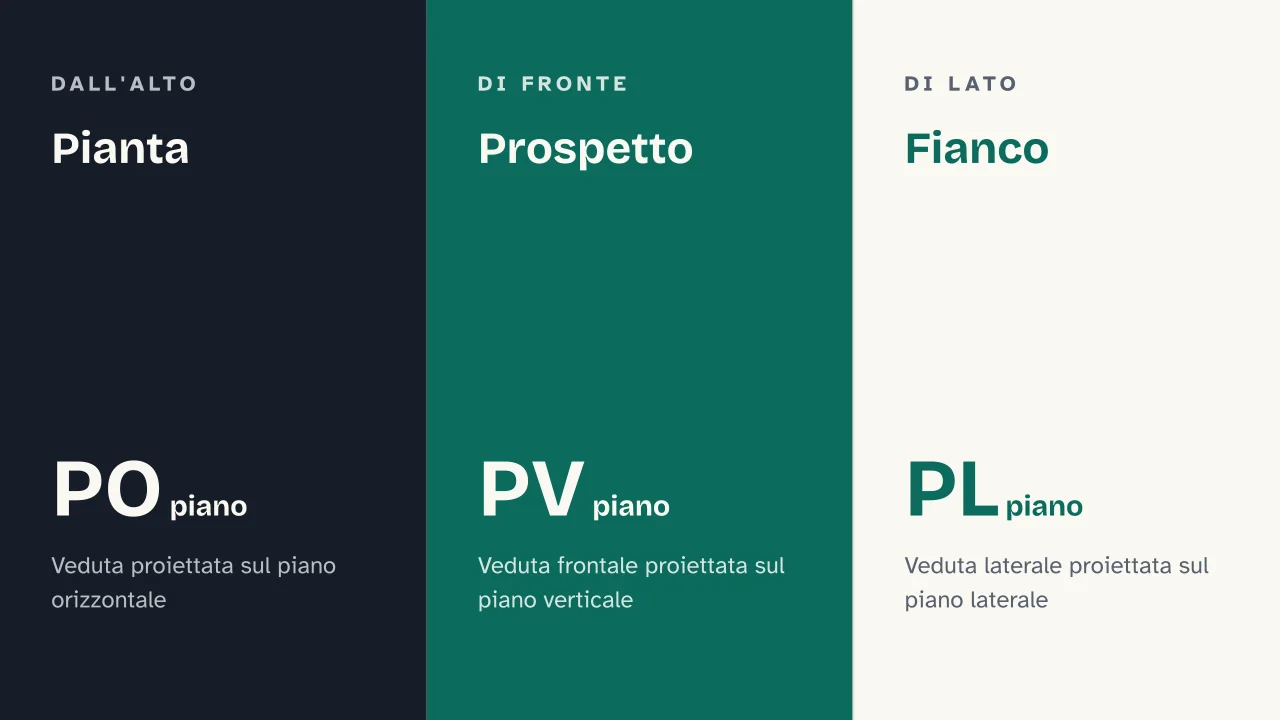

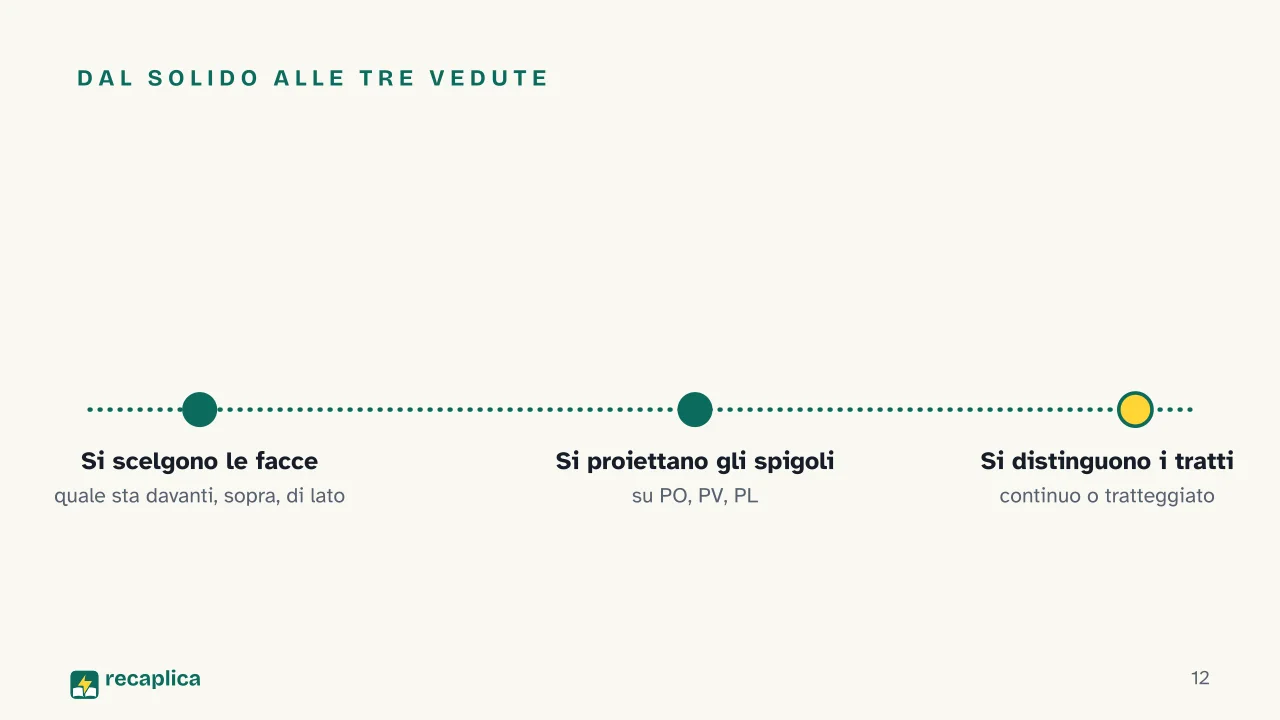

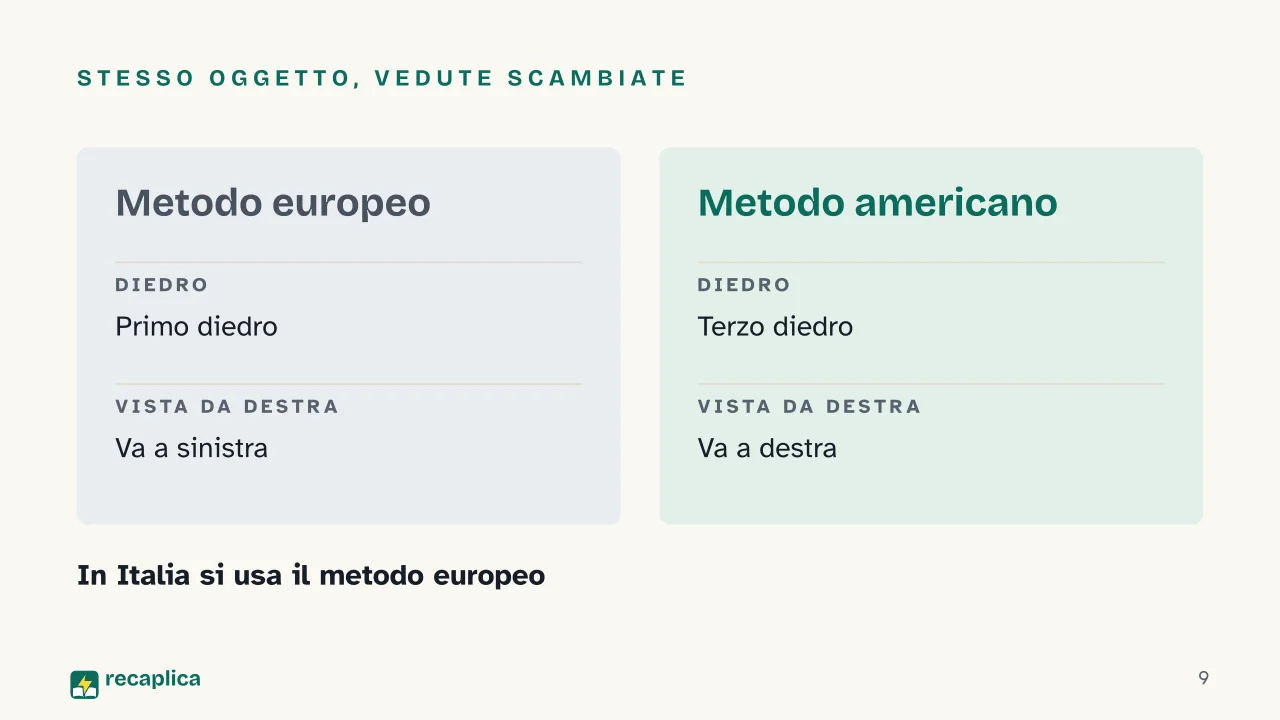

    Slide 1 della presentazione su Proiezioni ortogonali: Proiezioni ortogonaliSlide 2 della presentazione su Proiezioni ortogonali: Come si disegna un cubo senza usare la prospettiva?Slide 3 della presentazione su Proiezioni ortogonali: Di cosa parliamoSlide 4 della presentazione su Proiezioni ortogonali: Capitolo 01: I tre piani di proiezioneSlide 5 della presentazione su Proiezioni ortogonali: I piani e le loro sigleSlide 6 della presentazione su Proiezioni ortogonali: Capitolo 02: Le tre veduteSlide 7 della presentazione su Proiezioni ortogonali: Pianta · Prospetto · FiancoSlide 8 della presentazione su Proiezioni ortogonali: Capitolo 03: Metodo europeo o americanoSlide 9 della presentazione su Proiezioni ortogonali: Stesso oggetto, vedute scambiateSlide 10 della presentazione su Proiezioni ortogonali: Basta ribaltare un piano sull'altro per tornare alla forma nello spazio.Slide 11 della presentazione su Proiezioni ortogonali: Capitolo 04: Come si disegna un solidoSlide 12 della presentazione su Proiezioni ortogonali: Dal solido alle tre veduteSlide 13 della presentazione su Proiezioni ortogonali: In un parallelepipedo visto di fronte, come si disegna lo spigolo verticale sul retro, coperto dal corpo del solido?Slide 14 della presentazione su Proiezioni ortogonali: E adesso, il ripasso
    Lampo10 slideIl filo essenziale, per presentarlo in classeCompleta14 slideTutti i capitoli e gli approfondimenti

    Falsi miti

    • ✗ Mito Le proiezioni ortogonali sono un modo di disegnare in 3D, come il disegno prospettico.

      ✓ Realtà È l'opposto, scompongono un oggetto a tre dimensioni in più vedute piane separate (pianta, prospetto, fianco), senza prospettiva né punti di fuga. A restituire la profondità è la mente di chi legge il disegno, ricomponendo le vedute.

    • ✗ Mito Il metodo europeo e quello americano producono lo stesso disegno, solo con un nome diverso.

      ✓ Realtà Cambia la posizione delle vedute sul foglio. La veduta ottenuta guardando il solido da destra finisce a sinistra della vista principale nel metodo europeo, e a destra in quello americano. Un disegno letto con il metodo sbagliato va capito al contrario.

    • ✗ Mito Bastano due vedute per descrivere qualsiasi oggetto.

      ✓ Realtà Il metodo originale di Monge usava due piani, ma oggi se ne usa un terzo (il piano laterale) per la vista di fianco. Su solidi con facce diverse su più lati, pianta e prospetto da soli lasciano fuori informazioni che solo il fianco mostra.

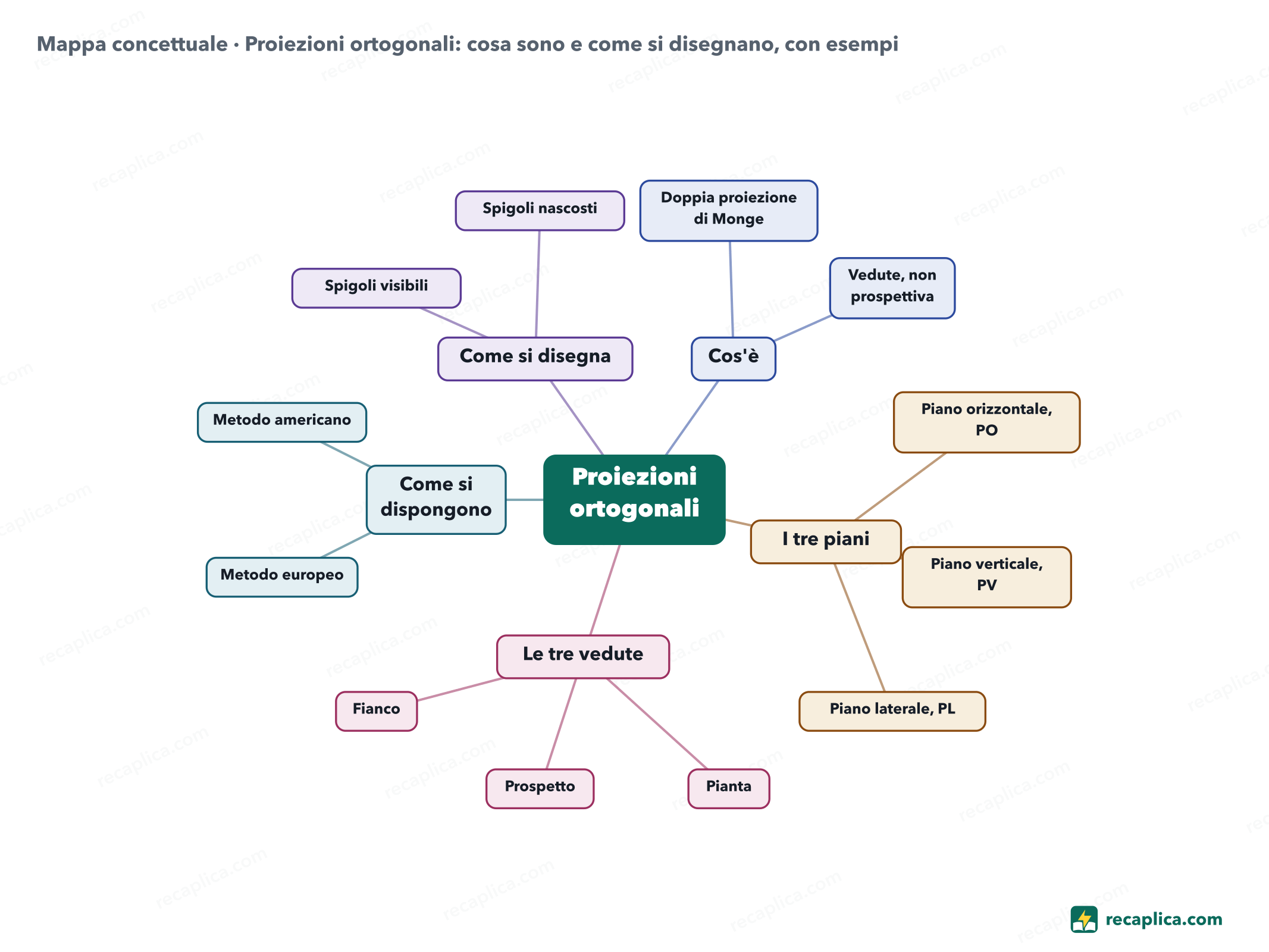

    Mappa concettuale

    Trascina lo sfondo per muoverti e i nodi per riposizionarli; usa − e + per chiudere e aprire i rami.

    Personalizza
    Mappa concettuale: Proiezioni ortogonali: cosa sono e come si disegnano, con esempi
    • Proiezioni ortogonali
      • Cos'è tecnica con più vedute piane
        • Doppia proiezione di Monge due piani ortogonali, Settecento
        • Vedute, non prospettiva
      • I tre piani
        • Piano orizzontale, PO
        • Piano verticale, PV
        • Piano laterale, PL
      • Le tre vedute
        • Pianta dall'alto, su PO
        • Prospetto di fronte, su PV
        • Fianco di lato, su PL
      • Come si dispongono
        • Metodo europeo primo diedro, usato in Italia
        • Metodo americano terzo diedro
      • Come si disegna
        • Spigoli visibili linea continua
        • Spigoli nascosti linea tratteggiata

    Quiz: mettiti alla prova

    Rispondi alle domande per verificare quanto hai imparato: riceverai subito la correzione e una breve spiegazione.

    Voto 0/10 0/5
    1 Che cosa sono le proiezioni ortogonali?

    Le proiezioni ortogonali usano più immagini bidimensionali (le vedute) per descrivere un oggetto a tre dimensioni, senza prospettiva.

    2 Quali sono i tre piani di proiezione standard?

    I tre piani, sigle PO, PV e PL, sono rispettivamente quello orizzontale, quello verticale e quello laterale, perpendicolari tra loro.

    3 Nel metodo europeo, dove si disegna la veduta presa dal lato destro del solido?

    Nel metodo europeo ogni veduta finisce sul lato opposto a quello della faccia che mostra, per questo la vista da destra va a sinistra della vista principale.

    4 Vero o falso. Il metodo americano dispone le vedute esattamente come il metodo europeo.

    Falso. A parità di veduta presa, i due metodi la collocano su lati opposti del foglio rispetto alla vista principale, la differenza pratica più visibile tra i due.

    5 Come si disegna uno spigolo nascosto dietro il solido?

    Gli spigoli visibili si disegnano con linea continua, quelli nascosti dietro il solido con linea tratteggiata.

    Risposte: 1-A · 2-A · 3-A · 4-B · 5-A

    Flashcards

    Tocca la carta per girarla e verifica se ricordi la risposta, poi passa alla successiva.

    1 / 8

    Spiegalo con parole tue

    Il test definitivo: se sai spiegarlo con parole semplici, lo hai capito davvero. Scrivi la tua spiegazione, poi confrontala col Recap.

    La tua spiegazione resta salvata solo su questo dispositivo.

    Le proiezioni ortogonali sono il modo con cui il disegno tecnico mostra un oggetto a tre dimensioni usando più vedute piane: pianta, prospetto e fianco. Ogni veduta nasce proiettando l'oggetto su un piano perpendicolare alla direzione di osservazione, e le tre vedute insieme bastano a ricostruire forma e misure senza ambiguità. In Italia si usa il metodo europeo, che mette ogni veduta sul lato del foglio opposto a quello della faccia che raffigura; negli Stati Uniti si usa il metodo americano, che la mette sullo stesso lato. Il metodo nasce dalla doppia proiezione ortogonale di Gaspard Monge, descritta nel Settecento e ancora alla base del disegno geometrico di oggi.

    Domande e risposte

    Qual è la differenza tra metodo europeo e metodo americano?

    Nel metodo europeo, usato in Italia, chi guarda il solido da un lato trova la sua veduta disegnata sul lato opposto del foglio. Nel metodo americano succede il contrario, perché il piano di proiezione si comporta come una parete trasparente vista dalla posizione dell'osservatore.

    Quante vedute servono per disegnare un oggetto in proiezione ortogonale?

    I piani standard sono tre (orizzontale, verticale, laterale), per le tre vedute pianta, prospetto e fianco. Monge, nella sua formulazione originale, ne usava solo due (orizzontale e verticale); quello laterale, usato oggi per il fianco, è arrivato più tardi.

    Perché alcuni spigoli si disegnano con la linea tratteggiata?

    Perché rappresentano parti del solido nascoste dietro altre facce, non visibili da quella direzione di osservazione. Gli spigoli visibili si disegnano con linea continua.

    Da chi nasce il metodo delle proiezioni ortogonali?

    Dal matematico francese Gaspard Monge (1746-1818), che lo ha pubblicato nell'opera "Géométrie descriptive" del 1794-95, raccogliendo le lezioni tenute all'École normale.
